Převod Multi-Trend variabilní, dorn 15 mm
Kód: M52425 M54883 Zvolte variantu
Související produkty
Detailní popis produktu
- Převodová lišta Maco řada kování Multi-Trend
- Pro otvíravé i otvíravě sklopné prvky, pro levé i pravé prvky
- Určeno pro plastová a dřevěná euro okna a balkonové dveře
- Variabilní výška kliky (volitelná/variabilní výška kliky v kovací drážce)
- Pro kovací drážku s šířkou 16 mm
- 2 typy seřiditelných čepů. VZ čep = oválný standardní čep, i.S. čep = bezpečnostní hřibový čep
- Dorn 15 mm
- Rozměr čtyřhranu pro kliku 7x7 mm, rozteč pro šrouby kliky 43 mm
- Varianta s polohovací pojistkou a bez pojistky

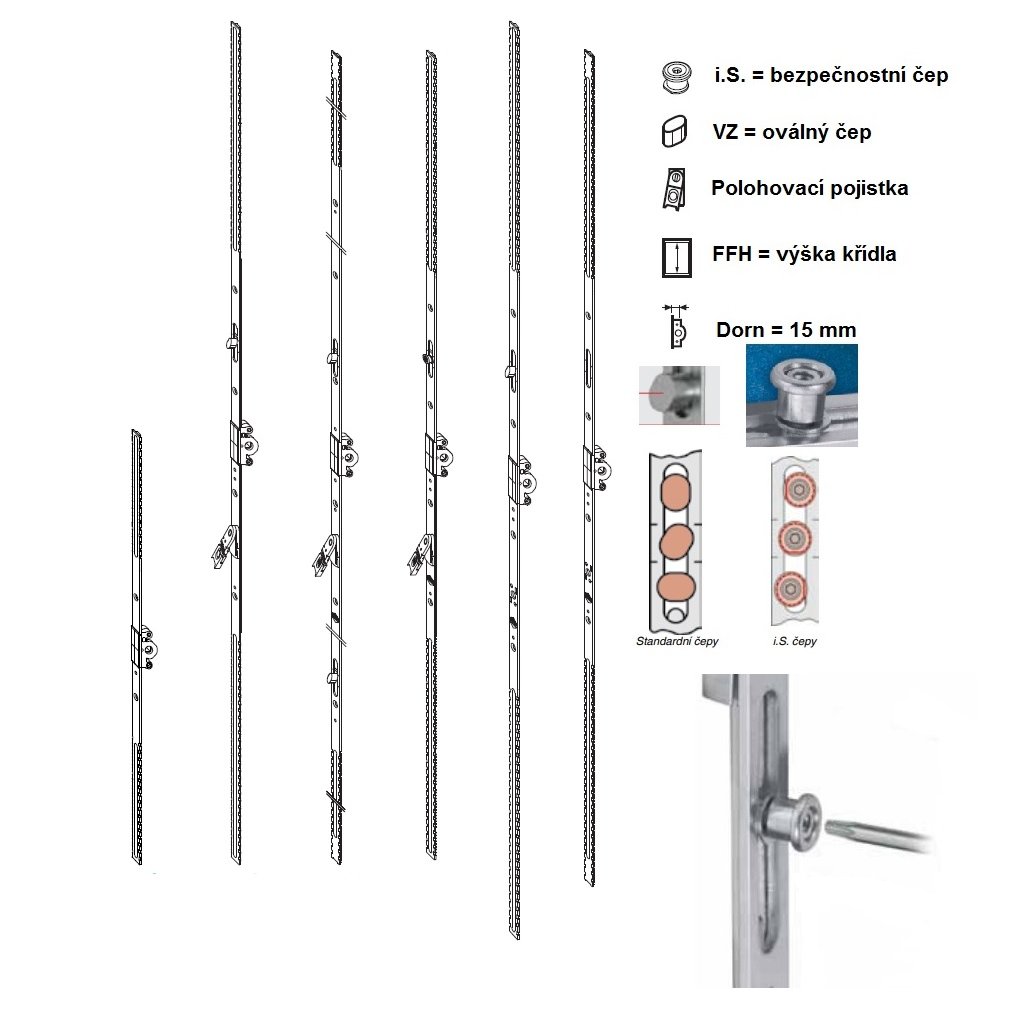

PŘEHLED MOŽNÝCH VARIANT VARIABILNÍ PŘEVOD MACO MULTI-TREND

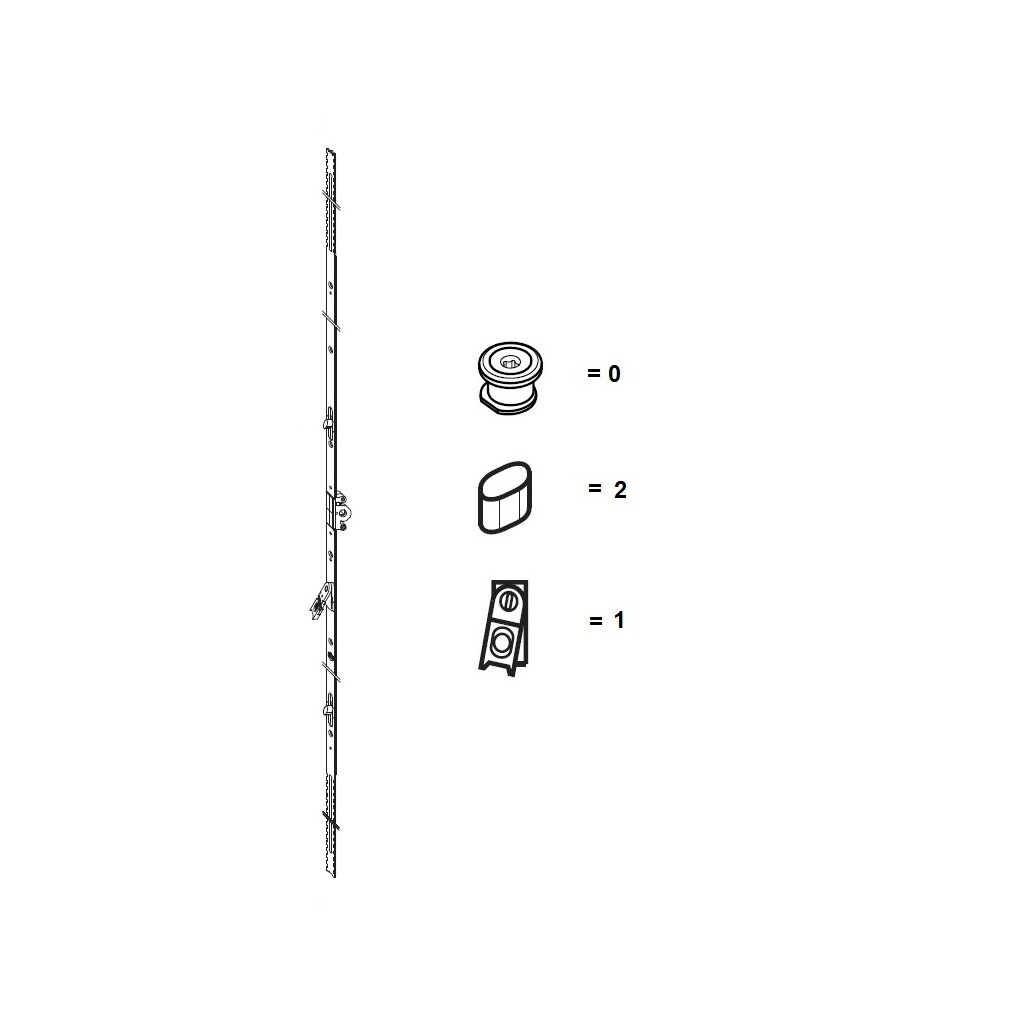

Vysvětlivky k označení převodu Gr. 5 1801-2350, 2 VZ, s pojistkou
- Gr.1, Gr.00, Gr.4, Gr.6A, Gr.7 = označení velikosti převodu, Gr. je zkratka německého slova GROßE tedy velikost. Označení velikosti najdete vyraženo na převodu.
- 601-900, 1801-2350 a další = rozmezí výšky křídla pro které je převod určen, taktéž najdete vyraženo na převodu.

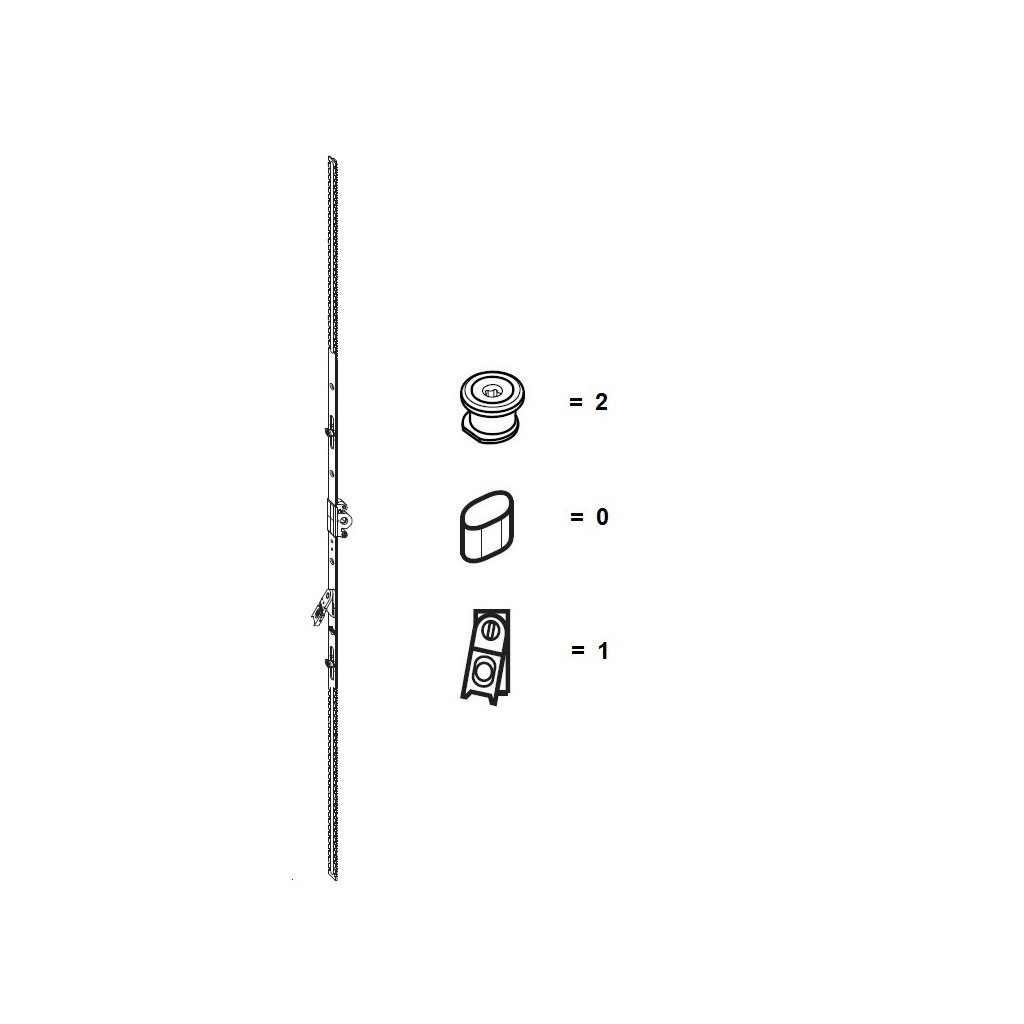

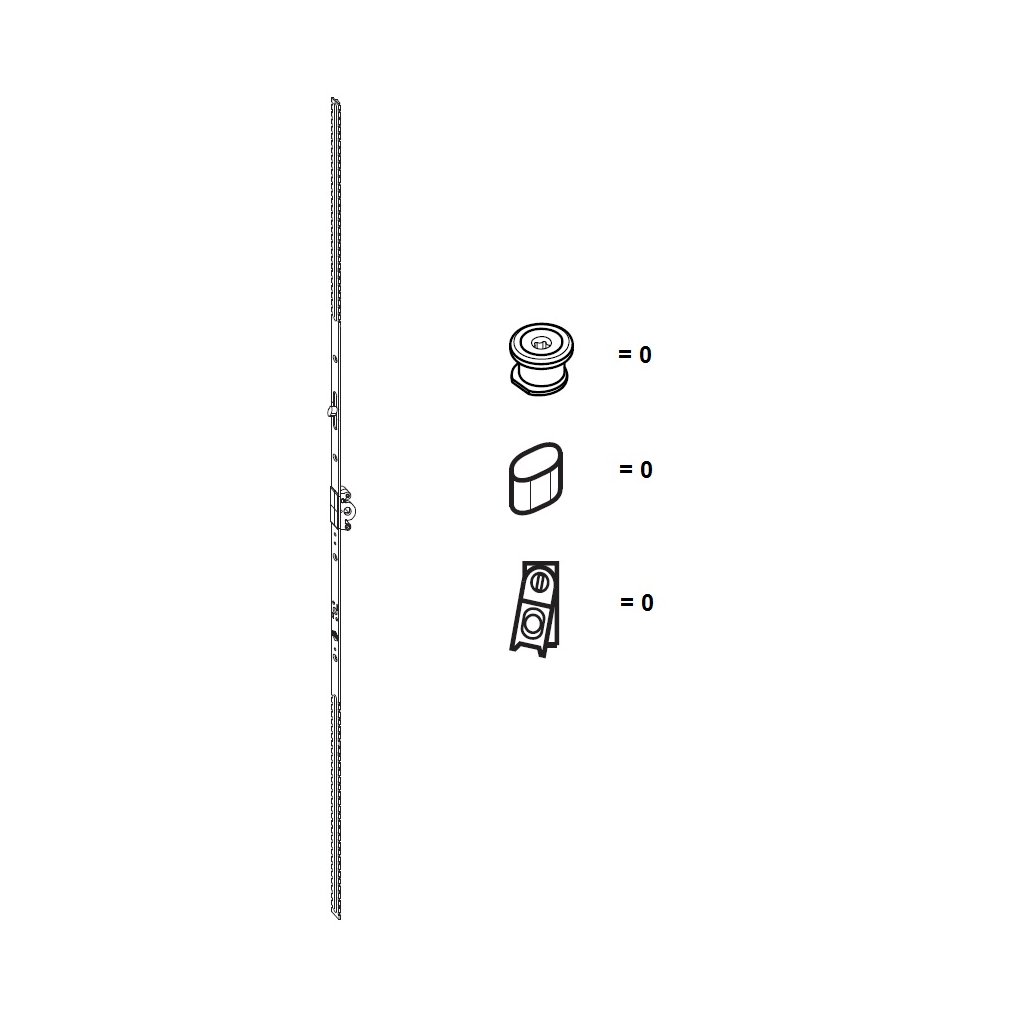

- 1 VZ, 2 i.S. = počet a typ pohyblivých čepů, pokud není počet a typ čepů uveden je převod bez čepů.
- S pojistkou = součástí převodu je manipulační pojistky (pojistka chybné manipulace), pokud není uvedena je převod bez pojistky. Pojistku nelze dodat samostatně.
| Označení převodu | Výška křídla FFH | VZ čep | i.S. čep | Pojistka |
| Gr.1 | 500-650 | 0 | 0 | 0 |
| Gr.1A | 601-900 | 0 | 0 | 0 |
| Gr.2 | 651-900 | 0 | 0 | 0 |
| Gr.2A | 751-900 | 0 | 0 | 1 |
| Gr.3 | 901-1300 | 1 | 0 | 1 |
| Gr.3 | 901-1300 | 0 | 1 | 1 |
| Gr.3 | 901-1300 | 1 | 0 | 0 |
| Gr.4 | 1301-1800 | 1 | 0 | 1 |
| Gr.4 | 1301-1800 | 0 | 1 | 1 |
| Gr.4 | 1301-1800 | 1 | 0 | 0 |
| Gr.4 | 1301-1800 | 0 | 0 | 0 |
| Gr.4A | 1301-1800 | 2 | 0 | 1 |
| Gr.5 | 1801-2350 | 2 | 0 | 1 |
| Gr.5 | 1801-2350 | 0 | 2 | 1 |
| Gr.5 | 1801-2350 | 2 | 0 | 0 |
| Gr.5 | 1801-2350 | 0 | 0 | 0 |
Termín dodání 3 - 7 dní nebo 10 - 15 dní = 3 - 7 pracovních dní nebo 10-15 pracovních dní
