   ROTO NT – JAK SPRÁVNĚ URČIT TYP PŘEVODU

Jednoduchý návod krok za krokem, jak určit převod ROTO NT a jak ho následně najít a objednat na e-shopu.

Převod = díl celoobvodového kování, kterým se za pomoci kliky ovládá okno. V 95 % případů, kdy se protáčí klika je převod poškozen a okno se nedá otevřít, v horším případě zavřít.



1, OZNAČENÍ

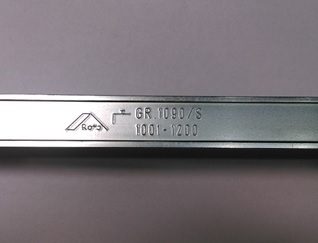

• Označení naleznu na čelu lišty převodu. Čelo lišty je viditelné při otevření křídla na jeho boku na straně kliky. Označení je na liště vyraženo spolu s logem výrobce, dále je na liště vyraženo číslo série, dle kterého NELZE určit typ a piktogram s informací o promazávání kování.
• Pro příklad převod, který používáme pro tvorbu tohoto návodu má vyražené označení:
• GR 1090/S 1001 – 1200

  2, UKONČENÍ

  • Ukončení převodu ve spodní části křídla má 3 varianty, které lze od sebe jednoduše poznat



  UKONČENÍ KONSTANTNÍ                                        UKONČENÍ VARIABILNÍ



  UKONČENÍ KONSTANTNÍ S OS RÁMOVÝM UZÁVĚREM NA SVISLÉ STRANĚ



• Zkušební převod je GR. 1090/S 1001 – 1200 s ukončením konstantním



3, POČET A TYP ZÁVĚROVÝCH ČEPŮ

• Na převodu můžou být 3 druhy závěrových čepů

               Čep E                                     Čep P                                      Čep V



• Zkušební převod je GR. 1090/S 1001 – 1200 konstantní a s 2x čepem V



4, DORN

• Dorn je rozměr od čela lišty po střed otvoru pro čtyřhran kliky. Nejlépe se měří u převodu, který je demontován z okna. Standardní dorn je 15 mm.

                                                 DORN 15 mm



• Dorn vyšší než 15 mm je tzv. zvýšený a je odstupňován po 5 mm, tedy 20,25,30,35 mm atd. V případě zvýšeného dornu nám zašlete poptávku s označením převodu, ukončením převodu, počtem závěrových čepů a rozměrem dornu na obchod@oknodily.cz
• Zkušební převod je GR. 1090/S 1001 – 1200 konstantní, 2x čep V a s dornem 15 mm



Ve 4 krocích jsem zjistil(a), jaký převod mám na okně, popř. na balkonových dveřích. Jedná se o převod: GR. 1090/S 1001-1200, konstantní, 2xV, dorn 15 mm a můžu se pustit do hledání převodu na www.oknodily.cz



                                             JAK NAJÍT PŘEVOD NA E-SHOPU

1, Do políčka hledat napíši označení, Např. GR 1090

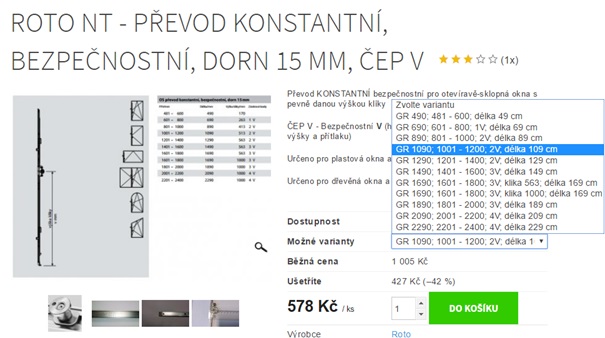

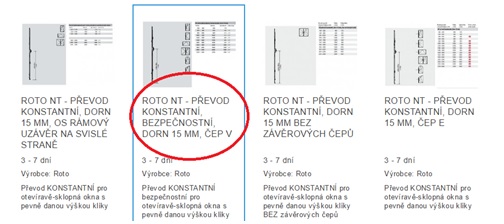

2, E-shop nalezne veškeré varianty převodů s označením GR 1090. Již vím, že mám převod GR.1090 1001 – 1200 konstantní s dornem 15 mm a čepem V, z nabízených variant vyberu tedy ROTO NT – PŘEVOD KONSTANTNÍ BEZPEČNOSTNÍ, DORN 15 MM, ČEP V

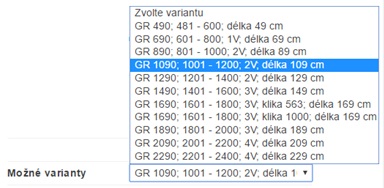

3, V roletce MOŽNÉ VARIANTY vyberu GR 1090; 1001 – 1200; 2V



Detail variant:



4, Teď již stačí vložit do košíku , zadat počet požadovaných kusů a pokračovat v objednávce

V případě, že si nebudete jisti neváhejte se na nás obrátit, rádi Vám pomůžeme s určením správného převodu.

e-mail: obchod@oknodily.cz ;  telefon: 733 500 008
