Dveřní sítě - jak zaměřit

Při zaměření dveřní sítě doporučujeme spolupráci další osoby.

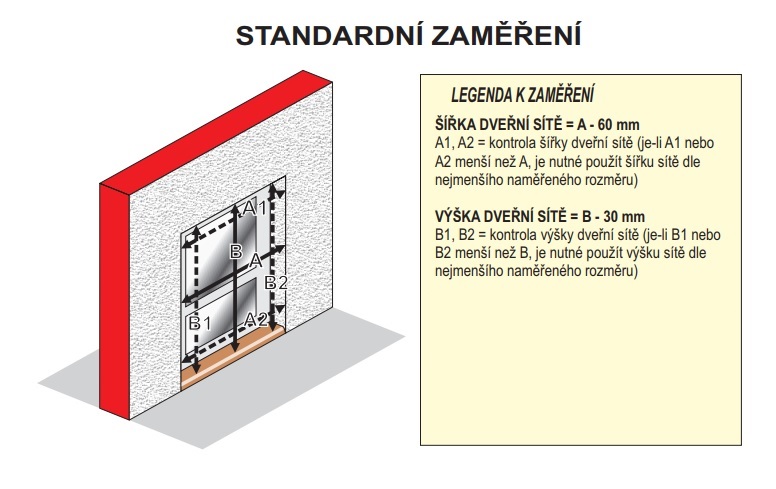

Nejprve provedeme změření prvku (otvoru ) na který budeme dveřní síť montovat, změříme maximální šířku a maximální výšku ( měření provádíme na 3 místech a použijeme tu nejmenší ).

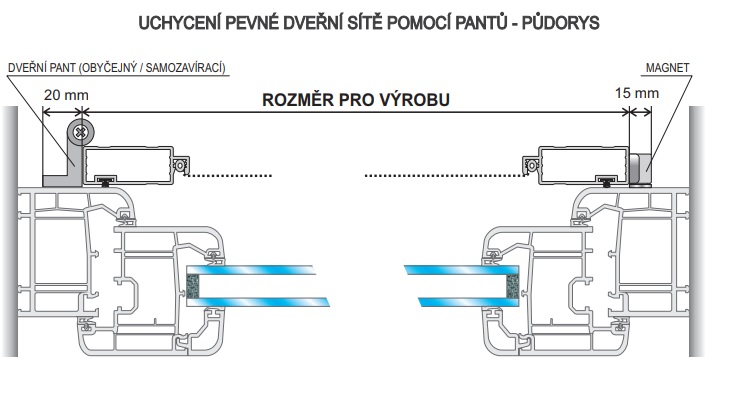

V případě standardního zaměření se od šířky odečte 60 mm a od výšky 30 mm. V jiném případě odečteme od šířky 20 mm pro panty a 15 mm pro magnety a výšku uzpůsobíme tak aby síťové dveře bylo možno zavírat.

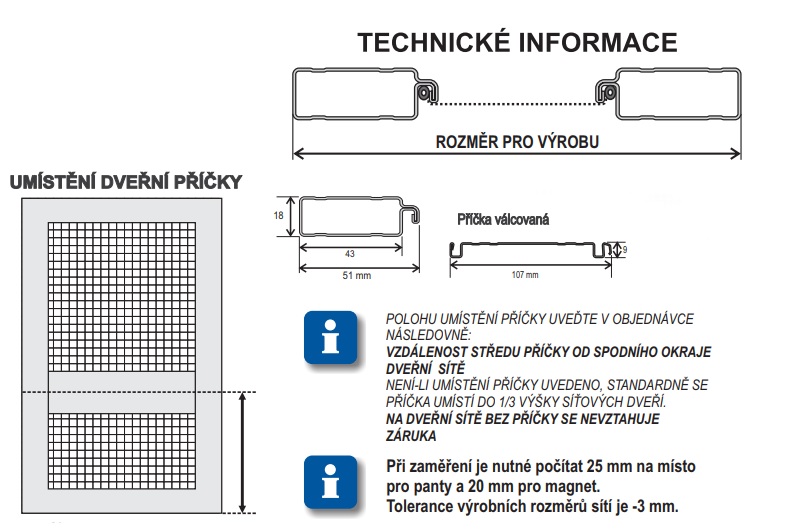

Příčka je standardně umístěna v 1/3 síťových dveří od spodní hrany. V případě požadavku jiné výšky příčky se uvádí do výrobní poznámky rozměr od spodní hrany dveřní sítě na střed příčky ( příčka má šířku 107 mm ).





Zaměření DV 50x20 - 3





Zaměření DV 50x20 - 2

Zaměření DV 50x20 - 1
