Dveřní síť – JAK ZAMĚŘIT A OBJEDNAT

Návod v PDF naleznete zde Dveřní síť - zaměření

1

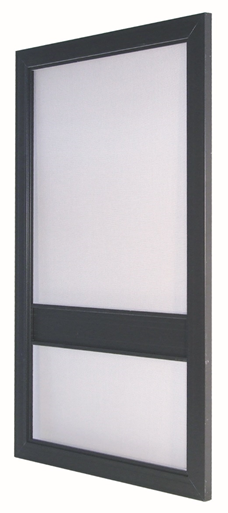

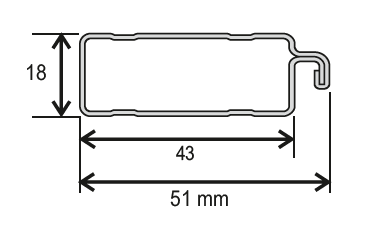

Rozměr profilu dveřní sítě

2

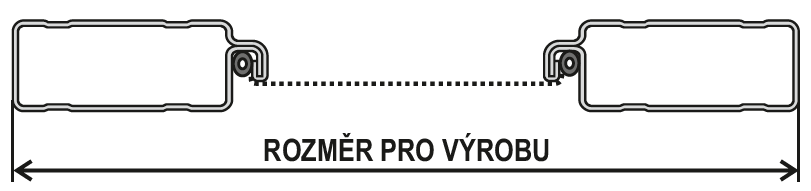

Výrobní rozměr sítě – rozměr rámu bez pantů a magnetu

 3

 4

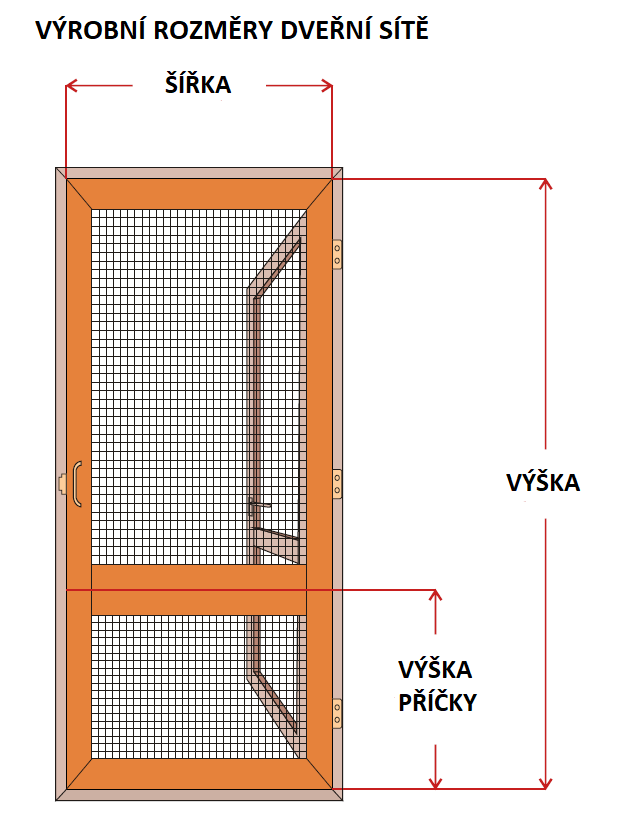

Rozměry dveřní sítě (šířka a výška) by měly být větší něž rozměry otvoru kam bude síť instalována, tak aby plnila dobře svojí funkci.

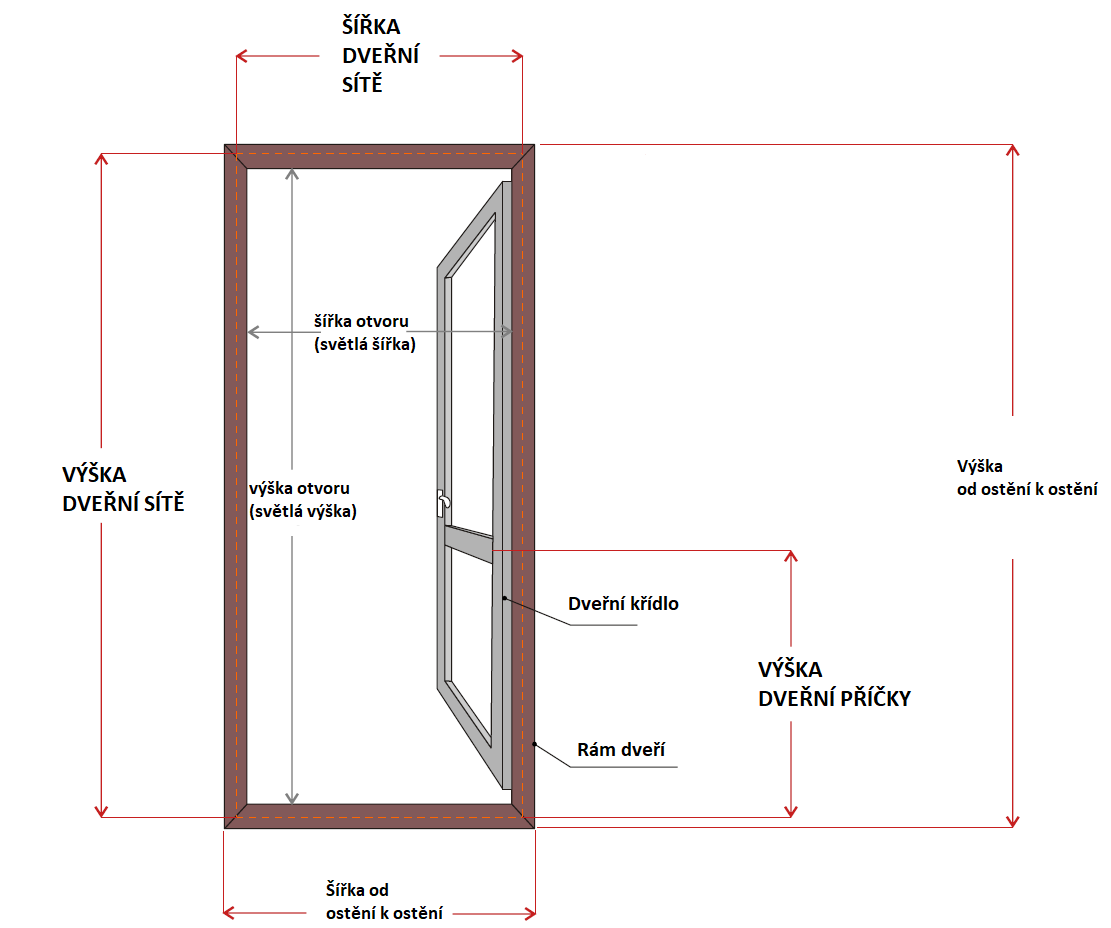

Doporučujeme změřit si maximální šířku a výšku (od ostění k ostění) otvoru, a světlou šířku a výšku rámu dveří (průhled).

Od maximální šířky doporučujeme odečíst 60 mm a od maximální výšky 30 mm.

Z šířky se odpočítává kvůli pantům a magnetu, které přesahují samotnou dveřní síť o 25 mm (panty) a 20 mm (magnet).

Pro kontrolu ke světlé šířce přičteme 50 mm a ke světlé výšce taktéž 50 mm.

Výška dveřní příčky – dveřní příčka je nutná z důvodu pevnosti dveřní sítě.

Pokud není uvedeno jinak bude dveřní příčka umístěna ve spodní třetině.

Pokud Vám výška příčky ve spodní třetině nevyhovuje změřte prosím výšku od předpokládané spodní hrany dveřní sítě až po střed příčky na Vašich balkonových dveřích. Dveřní příčka má u sítě šířku 107 mm. Není třeba měřit na milimetry, jedná se pouze o pohledovou záležitost, aby příčka balkonových dveří nebyla v jiné výšce než příčka dveřní sítě.



Vzorový příklad:

  • Maximální šířka 940 mm x maximální výška 2080 mm
  • Světlá šířka 800 mm x světlá výška 1960 mm



Od maximálních rozměrů odečtu na šířku 60 mm a na výšku 30 mm.

  • Šířka: 940 – 60 = 880 mm
  • Výška: 2080 – 30 = 2050 mm



Dostanu maximální rozměry dveřní sítě 880 x 2050 mm

Pro kontrolu si spočítám ještě minimální rozměr dveřní sítě (síť bude přesahovat velikost otvoru a bude plnit svůj účel). Ke světlé šířce a výšce připočtu 50 mm.

  • Šířka 800 + 50 = 850 mm
  • Výška 1960 + 50 = 2010 mm



Dostanu minimální rozměr 850 x 2010 mm

Už znám minimální a maximální rozměr a mohu si zvolit jaký rozměr bude mít dveřní síť. Šířka může být mezi 850 – 880 mm a výška může být mezi 2010 – 2050 mm a síťové dveře budou správně plnit svoji funkci.

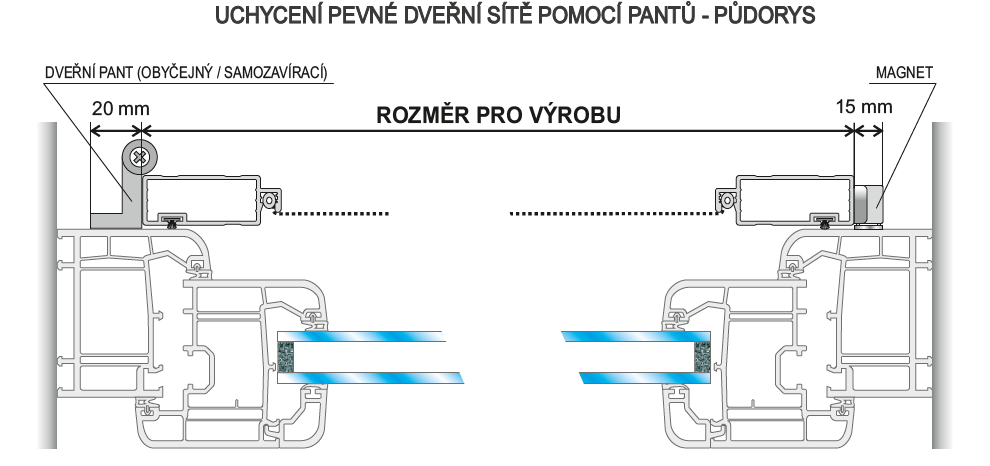

Ještě provedu kontrolu, zda mám dostatečný prostor kam uchytit panty a magnety.

Na panty je třeba mít 25 mm a na magnet 20 mm.

5

Pokud je nutné z důvodu nedostatku místa udělat dveřní síť menší, doporučujeme alespoň přesah světlé šířky a výšky 10 mm na každé straně. Tedy přidat k šířce i výšce + 20 mm. Rozměr dveřní sítě bude tedy rozměr otvoru + 20 mm.

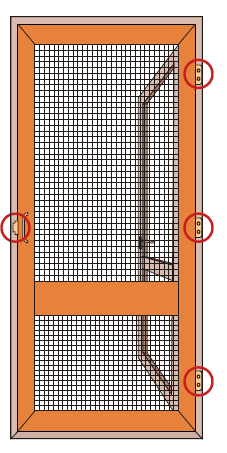

Strana pantů

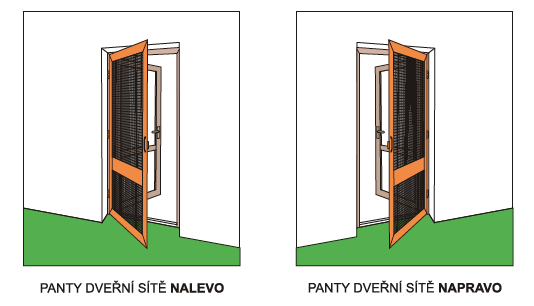

Panty dveřní sítě doporučujeme umístit na stejnou stranu jako u balkonových dveří (tak jako to je na obrázcích níže). Panty dveřní sítě jsou brány vždy z pohledu z venku (z exteriéru).

6



7

 Výrobní rozměr zvolíme pro příklad šířku 865 x 2035 mm, panty při pohledu z venku LEVÉ.

8

Pokud je vše v pořádku zvolím na e-shopu www.oknodily.cz jakou barvu dveřní sítě chci (bílá, světle hnědá RAL 8003, imitace dřeva, tmavě hnědá RAL 8019).

Následně již volím přímo v produktu:

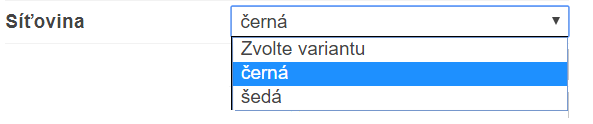

  • Síťovinu (šedou nebo černou)

 9

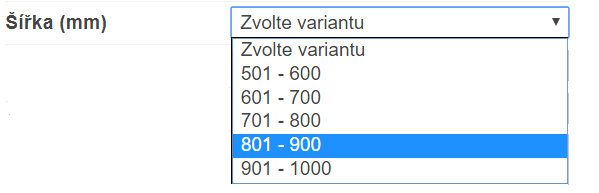

  • Šířku (pro rozměr 865 mm vyberu rozmezí 801 – 900 mm)

10

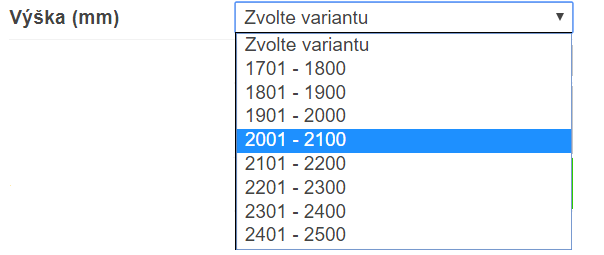

  • Výšku (pro rozměr 2035 mm vyberu rozmezí 2001 – 2100 mm)

11

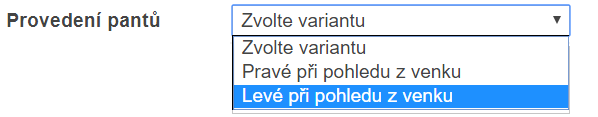

  • Provedení pantů / stranu pantů (levé nebo pravé při pohledu z venku)

 12

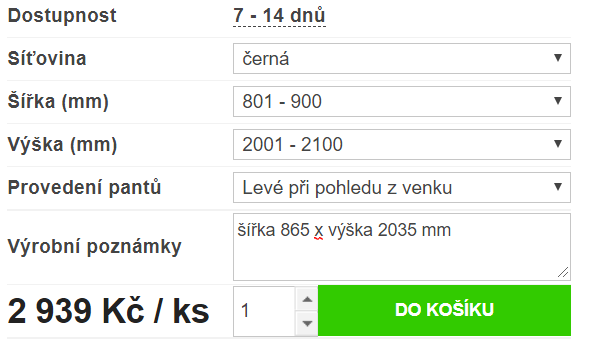

A nakonec zadám do výrobní poznámky :

 VÝROBNÍ ROZMĚR SÍTĚ: šířka 865 x výška 2035 mm

13

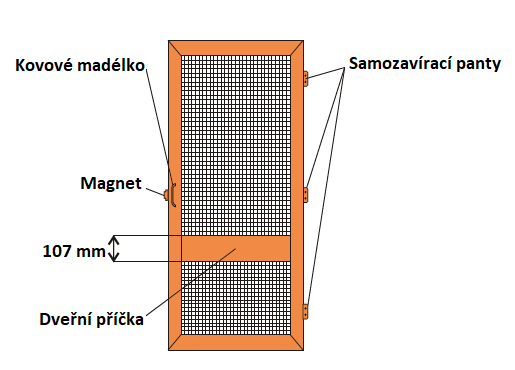

POPIS DVEŘNÍ SÍTĚ

 14
