Žaluzie ovládaná řetízkem - z jakých částí je složena

Klasická horizontální žaluzie je složena z několika drobných dílů, které když se porouchají dokážou pořádně potrápit.

Výrobců žaluzií je a bylo na našem trhu velká spousta, a ne všichni používají shodné díly. U nás naleznete náhradní díly od dvou největších výrobců Kasko - Blinds a.s. a ISOTRA a.s.

Pokud některý díl na našich stránkách nenajdete neváhejte nám poslat poptávku na obchod@oknodily.cz.

Tak a teď z čeho je horizontální žaluzie ovládaná řetízkem složena. Všechny produkty naleznete v kategorii Díly pro žaluzie - Ovládání řetízkové

Ideální pro vytvoření představy je obrázek a odkazy na jednotlivé produkty a kategorie :

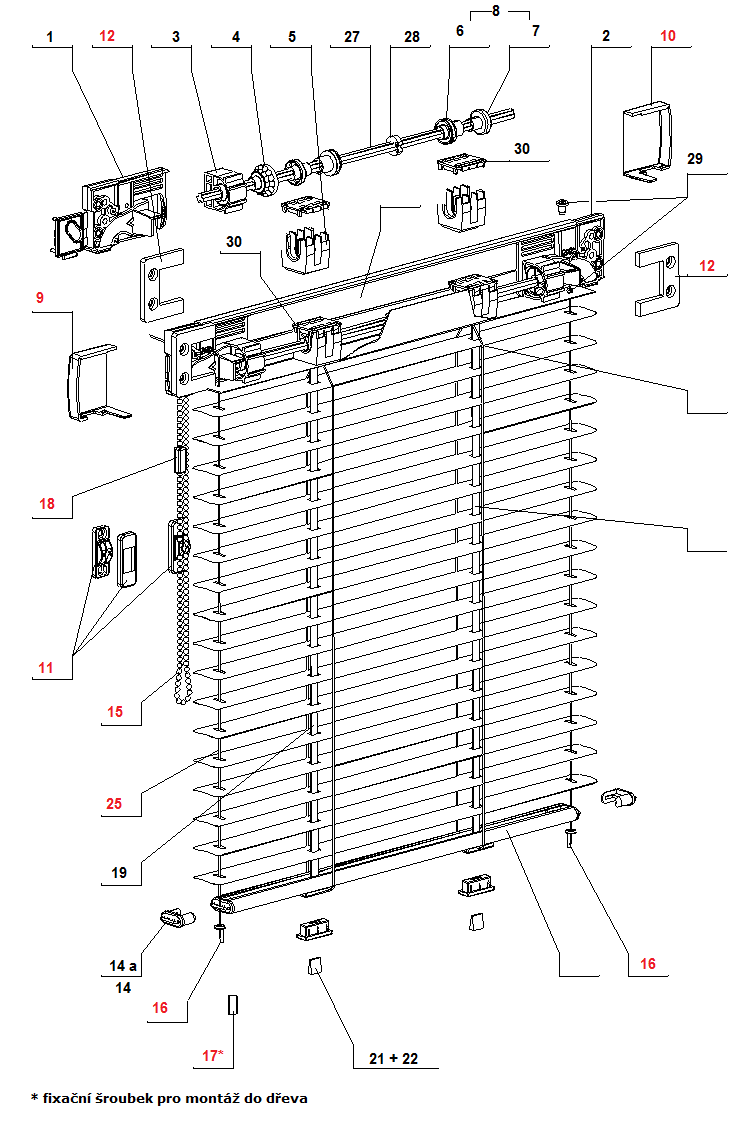

Komponenty - aktualizace 09.2018

 1 - Vedení řetízku - pravé - slouží k přichycení k oknu a vede tudy ovládací řetízek, rozdílné pro pravou i levou stranu

 2 - Vedení řetízku - levé - slouží k přichycení k oknu a vede tudy ovládací řetízek, rozdílné pro pravou i levou stranu

 3 - Klec řetízku - společně s kolečkem řetízku převádí pohyb řetízku na ovládací drát

 4 - Kolečko řetízku - společně s klecí řetízku převádí pohyb na ovládací drát

 5 - Klec navíjení - společně s kladkou navíjení zajišťuje vytažení žaluzie pomocí textilního pásku

 8 - Kladka navíjení - na kladku navíjení se navíjí textilní páska a tím dochází k vytažení žaluzie

 9 - Krytka pravá - krytka vedení řetízku zakrývá otvory pro uchycení žaluzie, pravé nebo levé provedení

 10 - Krytka levá - krytka vedení řetízku zakrývá otvory pro uchycení žaluzie, levé nebo pravé provedení

 11 - Aretace řetízku včetně krytky - držák řetízku slouží k zaaretování řetízku aby žaluzie držela ve vytaženém stavu

 12 - Distanční podložka - vymezí v případě potřeby, např. u trojskla, odsazení těla žaluzie vůči sklu

 14 - Koncovka dolní rýny - ukončení spodního profilu žaluzie, zpravidla tudy vede silon

 14a - Varianta s očkem - ukončení spodního profilu žaluzie, zpravidla tudy vede silon

 15 - Ovládací kuličkový řetízek - řetízek ovládá natáčení a zdvih lamel, rozměr kuliček se nejčastěji používá 3 nebo 4 mm

 16 - Fixační kolík  - upevňuje silon v zasklívací liště ve spodní části okna

 17 - Fixační šroubek - u dřevěných oken se používá pro možnost uchycení silonu pomocí fixačního kolíčku

 18 - Spojka řetízku - spojuje ovládací řetízek

 19 - Textilní páska - navíjením na kladku navíjení zajišťuje vytažení žaluzie

 21 a 22 - Koncovka a aretace text. pásky - zajišťuje textilní pásek ve spodním profilu

 25 - Silonová struna - vodící silon, zpravidla jsou 2 na každé žaluzii

 27 - Ovládací drát plný - přenesením pohybu z řetízku na drát se rozpohybují i zbylé části, může mít různé tvary

 28 - Stop kroužek - zajištuje vytažení celého ovládacího drátu, tak aby se žaluzie po demontáži vedení nerozpadla

 29 - Průchodka fixace (silonu) - chrání silon při průchodu přes horní profil žaluzie

 30 - Rozpěra klece navíjení - chrání kladku navíjení proti vyskočení a klec navíjení proti zkroucení

 x - Žebříček lamel - tato část zajišťuje naklápění lamel, jsou různé barvy a rozměry
